Adaptér z volantu pro Mazda

Adaptér z volantu pro Mazda

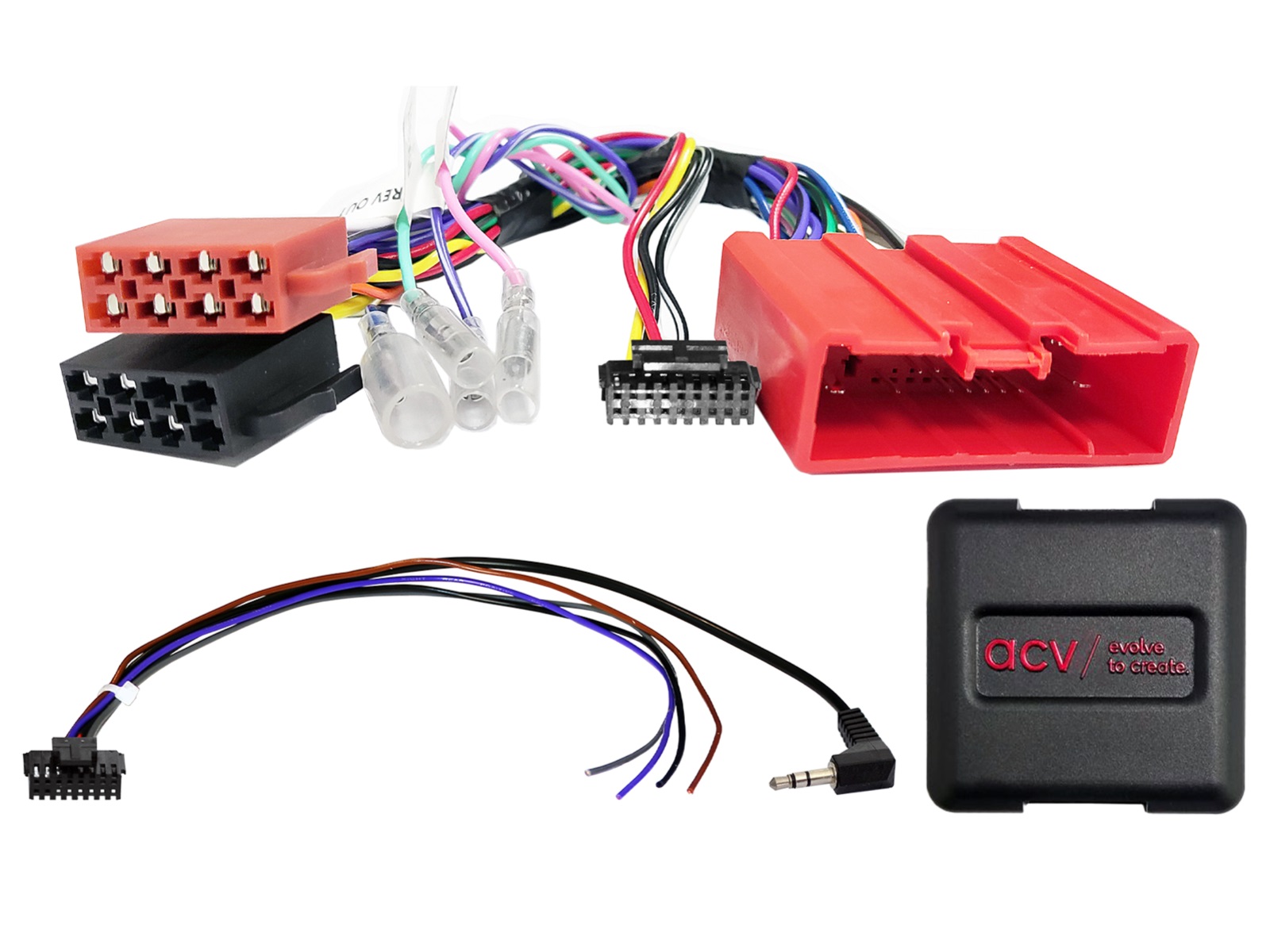

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mazda s OEM autorádiem a ovládáním na volantu.
V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.
Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.
Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).

Poznámky:
• Analogové připojení
• Konektor: 24pinový Mazda
• Konektor SWC: OEM SWC > 3,5mm Jack / volné vodiče
• Podporované systémy vozidel:
• Vozidla s/bez OEM zesilovače BOSE*

Nepodporované funkce:
• Zobrazení teploty
• Nastavení data/času
• Nastavení faderu u vozidel s CAN Bus

Další informace:
Modro-bílý vodič: +12V pro ovládání zesilovače
Nastavení DIP spínačů podle výrobce hlavní jednotky (viz manuál)

Podrobná kompatibilita:
Mazda 2 (DY) 04/2003 - 10/2007
Mazda 2 (DE) 10/2007 - 05/2015**
Mazda 3 (BK) 01/2004 - 03/2009**
Mazda 3 (BL) 05/2009 - 09/2013
Mazda 5 (CR) 06/2005 - 10/2010**
Mazda 5 (CW) 10/2010 - 08/2015**
Mazda 6 (GG/GY) 06/2002 - 02/2008
Mazda 6 (GJ) 02/2013 - 02/2015
Mazda 626 (GF/GW) 06/1997 - 07/2002
Mazda B-Series II Pickup 07/1999 - 11/2006
Mazda BT-50 01/2007 - 07/2012
Mazda CX-5 (GH) 04/2012 - 02/2015
Mazda CX-7 (ER) 10/2007 - 09/2009
Mazda CX-7 (ER) 10/2009 - 09/2013
Mazda Demio (DW) 08/1998 - 08/2003
Mazda MPV (LW) 12/2000 - 11/2005
Mazda MX-5 (NB) 04/1998 - 08/2005**
Mazda MX-5 (NC) 10/2005 - 02/2009**
Mazda MX-5 (NC) 02/2009 - 07/2015**
Mazda Premacy (CP) 06/1999 - 05/2005
Mazda RX-8 (SE) 04/2003 - 10/2010
Mazda Tribute (EP) 09/2000 - 11/2005
*vozidla s aktivním systémem BOSE > je nutné objednat další položku 27000
**vozidla s OEM autorádiem Panasonic

Signály:
Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být ve funkcích nekompatibilní.

Obecné instalační pokyny:
Zkontrolujte všechny ovládací funkce a nastavení vozidla na původním OEM autorádiurádiu.
Odpojte napájení původního rádia (OEM autorádio).
Zkontrolujte všechny připojení rozhraní při odpojeném napájení.
Nastavte rozhraní a hardware při odpojeném napájení.
Zkontrolujte kabeláž připojení hlavní jednotky.
Připojte kabeláž dle manuálu nového autorádia.
Připojte všechna další propojení dle manuálu autorádia.
Proveďte finální připojení k vozidlu jako poslední krok.
Konfigurujte software rozhraní podle manuálu.
Nastavte nové autorádio podle pokynů (ovládání volantu/kamera/handsfree/anténa).
Proveďte test funkcí dálkového ovládání na volantu a vozidla.

Při problémech:
Znovu nainstalujte původní OEM autorádio.
Ověřte jeho funkčnost.
Zajistěte vypnutí CAN Bus.
Zkontrolujte hardwarovou konfiguraci rozhraní.
Znovu připojte systém po vypnutí CAN Bus.
Poznámka: Úpravy kabeláže a připojení jsou na vlastní odpovědnost. Změny mohou ovlivnit záruku produktu. Doporučuje se provádět instalaci pouze odborníkem.
