Časové relé nastavitelné 5 - 30V

Časové relé nastavitelné 5 - 30V

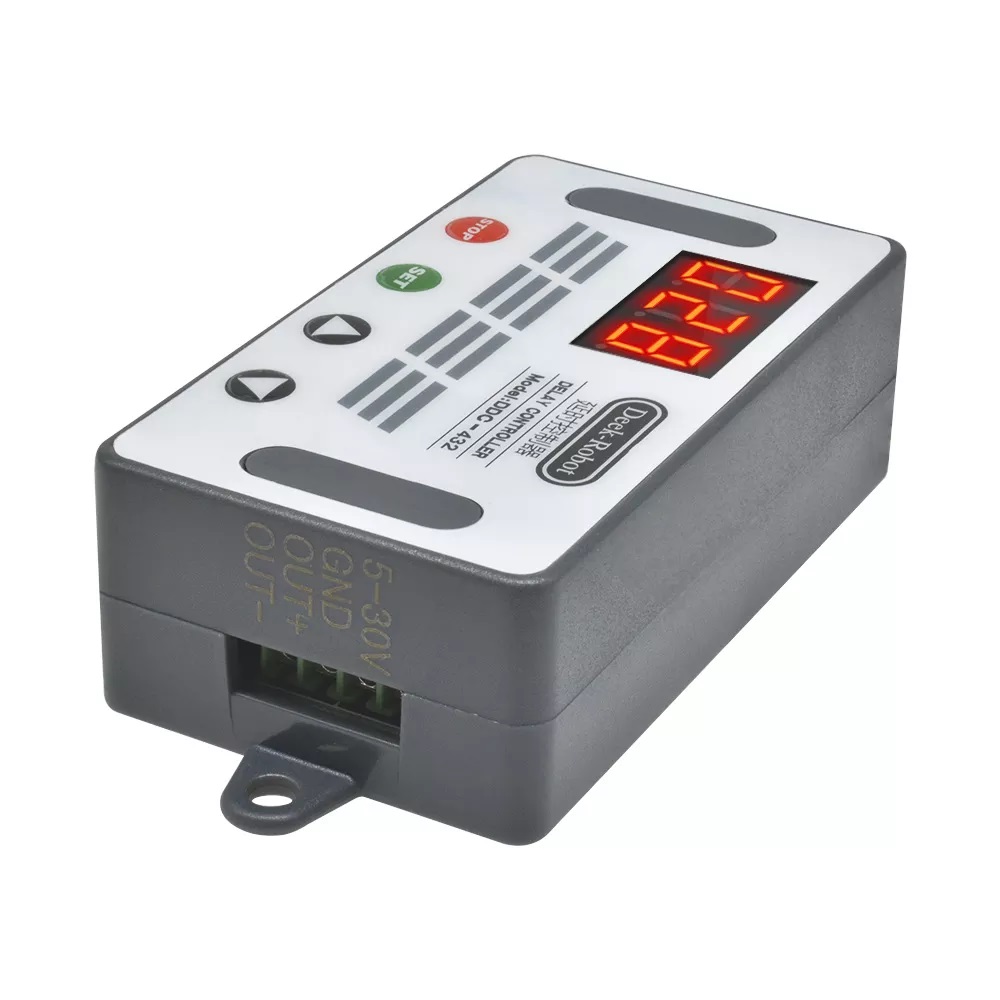

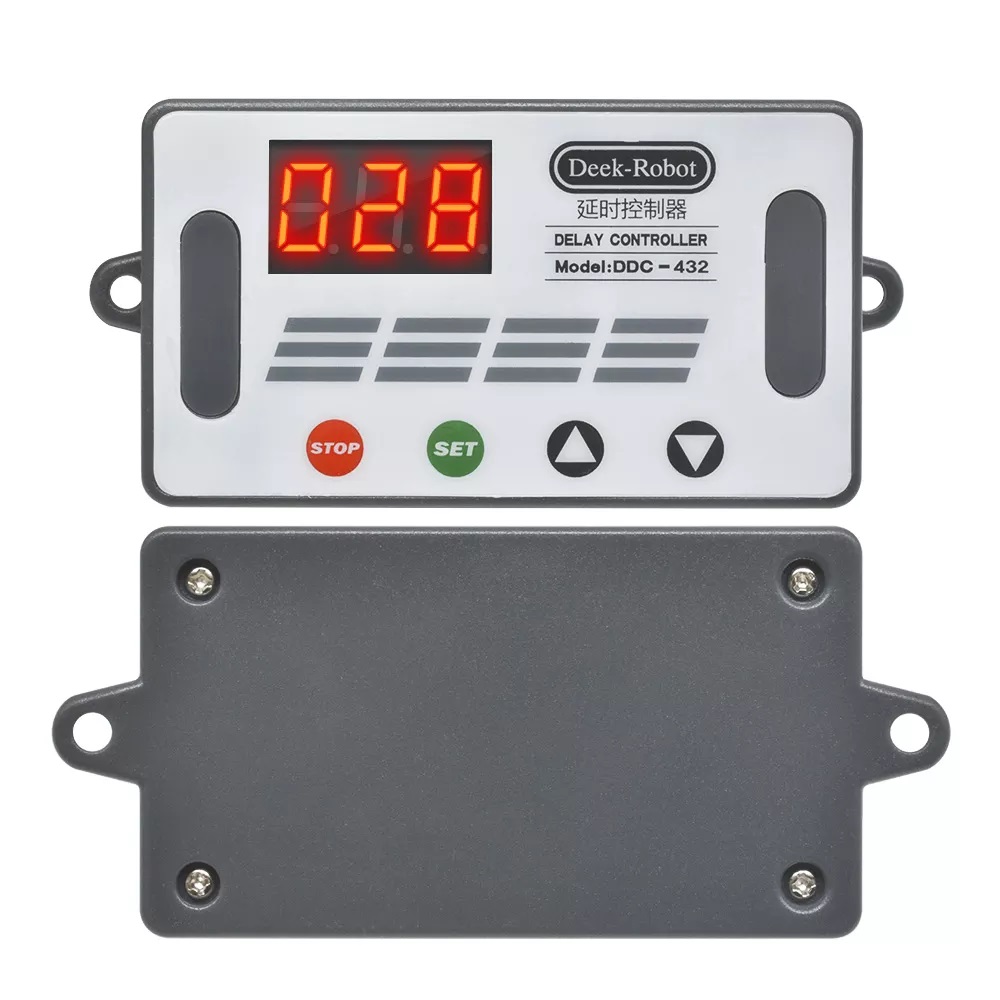

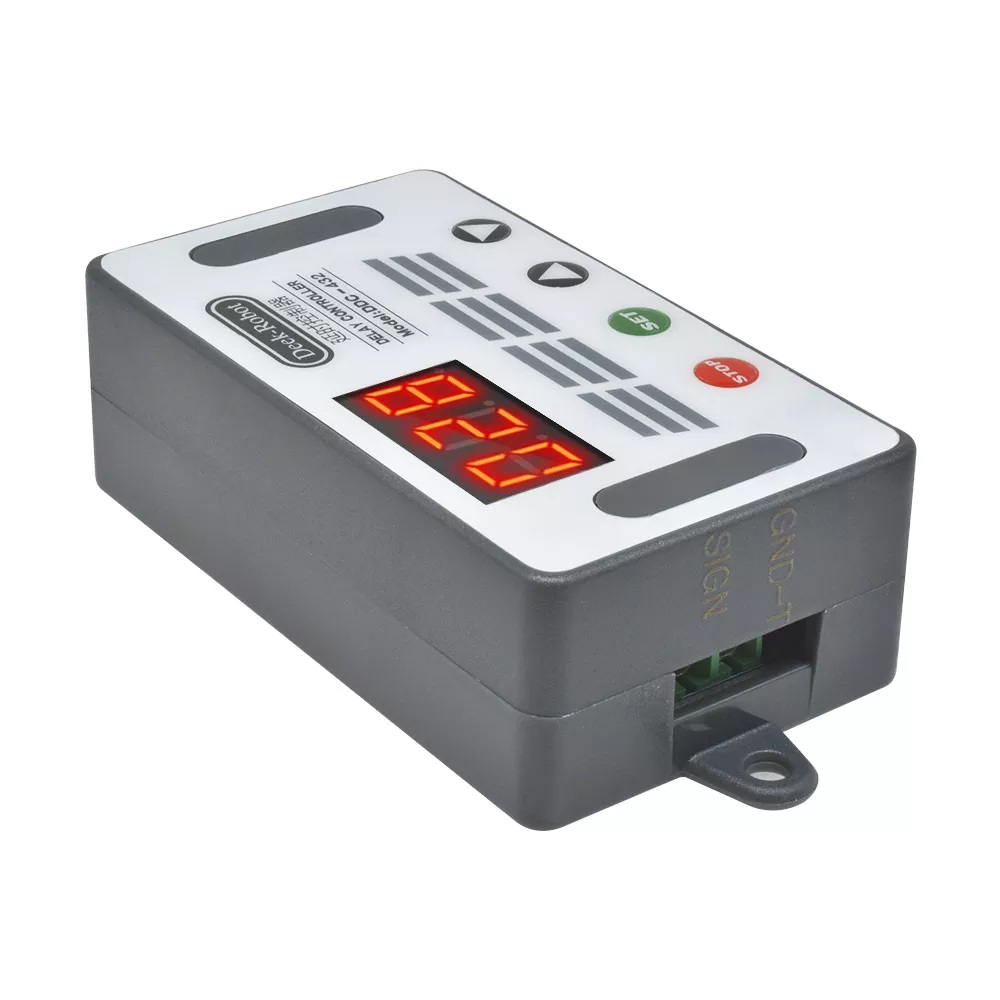

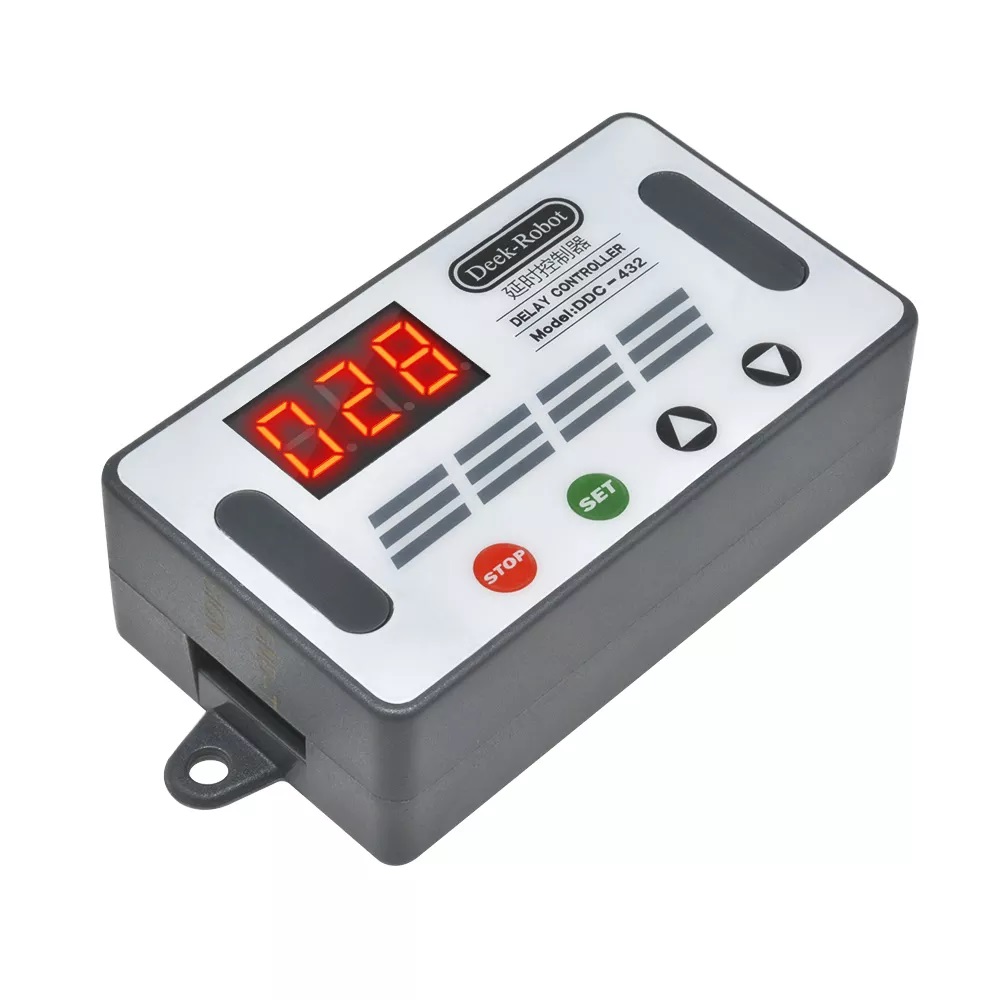

Programovatelný časový spínač s dvěma tranzistory MOSFET. Modul má širokou škálu možných nastavení a nastavené parametry uchová i při odpojení napájení. Sepnutí je indikováno LED diodou. Obvodem lze ovládat například dávkovače, balící zařízení, jakékoliv točivé stroje, světla a jinou elektroniku v domácnosti dílně nebo v provozu.
Specifikace:
Napájecí napětí: 5 - 30 VDC
Spouštěcí impuls: 3-24V
Proud v klidovém režimu: 20mA
Proud v aktivním režimu: 50mA
Pracovní teplota: -40-85 °C
Rozměry: 60 x 34 x 12 mm
Obsah balení:
1x Časový spínač zpoždění s MOSFET
Funkce modulu DDC-431:
P1.1 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu nic a stále odpočítává)
P1.2 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu se resetuje T2 a opět začne odpočet)
P1.3 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu se ukonční odpočet)
P2 - Po přivedení signálu na vstup se spustí první odpočet T1 pak se sepne výstup na T2
P3.1 – Po přivedení signálu na vstup se sepne výstup na T2, následuje pauza T3 a celý proces se opakuje (loop) podle počtu nastavených opakování, celá sekvence se vypne po opětovném sepnutí výstupu, nebo po odpočtu nastavených cyklů L1
P3.2 stejně jako P3.1 nepotřebuje sepnout automaticky ale odpočet se spustí automaticky po nastaveni časů a cyklů
P4 Stejné jako 1.1 ale spíná se po odpojením signálu tedy signál je připojen (napětí) a po odpojení se sepne výstup
Nastavitelné parametry:
T1) čas zpoždění 0.1s-999min
T2) čas sepnutí 0.1s-999min
T3) čas pauzy 0.1s-999min
L1) počet opakování loop 1-999
Výstup relé DC 30V/10A, AC 250V/10A
Napájení 5-30V DC
Spínací signál 3-24V DC
Nastavení času T1, T2,T3 0.1s-999min
Připojení vodičů šroubovací svorkovnice pro max 0,75mm2 vodiče
Nastavení počtu opakování L1 1-999 (pouze u funkce P3.1 a P3.2)
Rozměry včetně oček pro uchycení 86x40x24mm (ŠxVxH)
Hmotnost 35g
Návod
Program 1.1. Když je na spoušť přiveden signál, relé dodává energii spotřebiteli po nastavenou dobu, poté relé vypne napájení.
Program 1.2 Když je na spoušť přiveden signál, relé napájí spotřebič po nastavenou dobu, poté relé vypne napájení. Opakovaným signálem můžete znovu spustit odpočítávání.
Program 1.3. Když je na spoušť přiveden signál, relé dodává energii spotřebiteli po nastavenou dobu, poté relé vypne napájení. Opakovaným signálem můžete vypnout napájení spotřebiče v předstihu.
Program 2. Po přivedení signálu na spoušť začíná nastavený čas CL, poté relé sepne na nastavený čas OP, po uplynutí času relé vypne.
Program 3.1. Když je na spoušť přiveden signál, relé se zapne na dobu OP, poté se vypne na dobu CL a poté se znovu zapne. Můžete nastavit určitý počet inkluzí nebo nekonečnou práci.
Program 3.2. Po připojení napájení se relé samo sepne (bez spouště) na dobu OP, poté se vypne na dobu CL a poté se znovu zapne. Můžete nastavit určitý počet inkluzí nebo nekonečnou práci.
Program 4. Zpoždění vypnutí. Po vypnutí napájení spouště relé začne počítat čas, po uplynutí doby relé vypne napájení spotřebiče
